Трубчатые центрифуги серий GQ и GF – для каких процессов они подходят лучше всего

Тонкая очистка жидкостей и разделение трудноразделимых эмульсий традиционно осуществляется с помощью высокоскоростных трубчатых центрифуг. Именно этому классу оборудования посвящены сотни запросов, собственно вокруг него сложилось больше всего иллюзий. Одни считают трубчатую центрифугу универсальным «сепаратором на все случаи жизни», другие – капризным аппаратом с лабораторным уклоном. Истина лежит в области физики процесса и точного понимания конструктивных различий моделей. Поэтому разберём этот вопрос на примере востребованных серий трубчатых центрифуг GQ и GF.

Фактор разделения

Фактор разделения (g-фактор) – это главный параметр, с помощью которого трубчатая центрифуга решает задачи, недоступные ни одному гравитационному методу. По сути, g-фактор показывает, во сколько раз центробежное ускорение внутри вращающегося барабана превышает ускорение свободного падения. Когда мы говорим о 14000–17000 g, это означает, что частица в роторе испытывает ускорение в десятки тысяч раз выше земного притяжения. За счёт этого даже мелкие частицы и капли эмульсии получают достаточную движущую силу для перемещения к зоне разделения.

Чтобы почувствовать разницу, достаточно сравнить трубчатую центрифугу с гравитационным отстаиванием и обычной фильтрацией. В отстойнике частицы оседают только под действием силы тяжести, а фильтрующий сеппаратор задерживает примеси на перегородке, быстро теряя проницаемость при тонкодисперсной или гелеобразной взвеси. Коллоидная муть и субмикронные капли эмульсии могут сохраняться во взвешенном состоянии очень долго из-за таких особенностей, как:

• малый размер;
• низкая скорость осаждения;
• устойчивость дисперсной системы.

Тарельчатые сепараторы также относятся к высокоскоростному оборудованию и могут развивать значительный фактор разделения, однако трубчатые центрифуги обычно дают ещё более высокое центробежное ускорение. При очень малой разнице плотностей, мелком размере капель и высокой устойчивости эмульсии тарельчатого сепаратора может быть недостаточно. В таких случаях трубчатая центрифуга за счёт более высокого фактора разделения часто даёт более глубокое разделение.

Декантеры и фильтр-прессы эффективны в других диапазонах задач:

• более высокой концентрации твёрдой фазы;
• необходимости обезвоживания осадка;
• работе с большими потоками.

Однако для финишного осветления тонкодисперсных взвесей и сложных эмульсий трубчатая центрифуга может быть эффективнее.

Трубчатая центрифуга выводит физику разделения на принципиально иной уровень. Барабан диаметром всего 75 или 150 мм раскручивается до 14000-20000 об/мин. Формула центробежного ускорения связывает его с квадратом скорости и радиусом: малый радиус барабана при огромной угловой скорости даёт колоссальный фактор разделения, при этом конструкция остаётся компактной и управляемой. Для технолога это означает, что в игру вступает закон Стокса в его самом бескомпромиссном выражении. Скорость осаждения частицы или капли становится пропорциональной приложенному ускорению. Поднимите ускорение с 1 до 15000 g – и частица, которая оседала бы в стакане несколько суток, достигнет стенки барабана за секунды. Именно поэтому трубчатые машины:

• улавливают высокодисперсную муть, невидимую глазу;
• разделяют эмульсии, которые кажутся абсолютно стойкими при наблюдении в заводской лаборатории.

Но ещё важнее то, как фактор разделения работает с разницей плотностей. Когда разница составляет всего 0,01–0,05 г/см³ – а это типичная картина для обводнённого трансформаторного масла, отработанного турбинного масла или жидких фармацевтических полупродуктов, – гравитационное поле практически не различает две фазы. Они продолжают двигаться вместе как единое целое. Многократно усиленное центробежное поле создаёт градиент давления, в котором даже столь малая разница плотностей начинает работать с огромной силой. Трубчатая центрифуга «проявляет» границу раздела фаз там, где другие машины её попросту не видят. Это и есть та узкая ниша, где компромисс между производительностью и качеством разделения однозначно решается в пользу трубчатой конструкции.

Здесь же кроется разгадка частого заблуждения: высокий фактор разделения не делает центрифугу лучшим вариантом для любой задачи. За гигантским ускорением следует цепочка инженерных ограничений. Барабан испытывает колоссальные разрывные напряжения – отсюда жёсткие требования к чистоте металла и балансировке. Любая абразивная частица, попадая в зону максимального ускорения, работает как резец, сокращая ресурс рабочего узла.

При высокой скорости вращения возможен нагрев продукта из-за сдвиговых нагрузок, трения и гидравлических потерь, особенно при работе с вязкими жидкостями или чувствительными продуктами, а пенообразование в зоне вывода способно нарушить гидравлику. Именно поэтому трубчатая центрифуга раскрывается полностью только тогда, когда без неё результат недостижим в принципе:

• ультратонкое осветление экстрактов;
• улавливание бактериальной массы в биотехнологии;
• финишная очистка масел от тонкодисперсного шлама, механических примесей и эмульгированной воды.

Для грубой суспензии с песком или для потока в десятки кубометров в час тот же фактор разделения станет не преимуществом, а источником проблем. Поэтому рынок справедливо предлагает в этих случаях декантер или тарельчатый сепаратор.

Фактор разделения – это не погоня за цифрами, а точный инструмент, определяющий границы применимости трубчатой центрифуги. Осознав, какую именно частицу или эмульсионную каплю вы хотите заставить осесть, и сопоставив это с ускорением, которое вы способны технически обеспечить, вы безошибочно ответите на вопрос: нужна ли вам трубчатая конструкция или стоит смотреть в сторону менее экстремального, но более производительного оборудования.

Где GF-центрифуги раскрывают свой потенциал максимально

Представьте себе трансформаторное масло после длительной эксплуатации. Оно насыщено влагой, содержит растворённые шламы и начинает терять диэлектрические свойства. Разница плотностей между маслом и водной фазой ничтожна, а эмульсия стабилизирована продуктами старения. Обычная гравитационная сепарация здесь бессильна, а термическая сушка энергозатратна и не убирает загрязнения. Высокоскоростная трубчатая центрифуга типа GF с фактором разделения порядка 16000 g уверенно разбивает такую эмульсию на две фракции:

• осветлённую масляную фракцию с пониженным содержанием влаги;
• отдельную водную фазу с удалённой частью тонкодисперсного шлама.

Схожая картина наблюдается при регенерации турбинных и смазочных масел, очистке мазута, рафинации жиров, разделении омыляемых продуктов в химическом синтезе, работе с фармацевтическими жидкостями и плазмой крови. Везде, где необходимо бережно отделить лёгкую органическую фазу от водной при малом содержании твёрдых примесей, трубчатые GF-модели демонстрируют непревзойдённую эффективность. Именно этот класс машин ставят на финишную очистку пищевого масла, когда нужно убрать остаточную влагу и воски, не нагружая продукт термически. В качестве наглядного примера рассмотрим модель GF75.

Центрифуга трубчатая GF75

Широко используется для сепарации трудноразделимых эмульсий, особенно в формате «жидкость-жидкость», где двухфазная разница удельного веса очень мала. Модель хорошо себя показала при разделении «жидкость-жидкость-твёрдое вещество», где содержится малый процент примесей. В частности, – трансформаторное, турбинное или смазочное масло, мазут, красители, жир, омыляемые вещества, фармацевтические жидкости, плазма крови, очистка пищевого масла/жидкости, разделение масла и воды, и т.п.

Мощность двигателя, кВт	1,5
Максимальная скорость вращения, об/мин	20000
Внутренний диаметр барабана, мм	75
Максимальный коэффициент разделения, g	16770
Скорость двигателя, об/мин	2840
Рабочий шум	≤85
Интенсивность вибрации, мм/с	≤4,5
Пропускная способность, л/ч	~ 500
Давление материала на входе, МПа	> 0,05
Диаметр входного патрубка, мм	2, 3, 5
Объем ротора, л	2
Эффективная высота барабана, мм	430
Внутренний диаметр барабана, мм	75
Напряжение, В	380
Габаритные размеры, мм	500х400х1200
Вес, кг	300

Где GQ-центрифуги раскрывают свой потенциал

Когда твёрдой фазы мало, но она крайне нежелательна в конечном продукте, в дело вступают осветляющие трубчатые центрифуги GQ. Их основная область применения – суспензии с низким содержанием твёрдой фазы, обычно до 1-2%, где требуется получить прозрачный фугат / осветлённую жидкость или извлечь ценный тонкодисперсный осадок.

Фармацевтическая промышленность осветляет экстракты, биотехнологи отделяют клеточную массу от культуральной жидкости, пищевики очищают уксус, вино, соки и растительные экстракты от тонкой взвеси, химики извлекают катализатор из реакционной смеси. Лабораторные и малотоннажные регламенты – вотчина трубчатых GQ. При этом иллюзия, будто можно загрузить в такую центрифугу концентрированную суспензию, разбивается о реальность ручной выгрузки осадка: барабан не имеет механизма непрерывной выгрузки, и после накопления определённого слоя твёрдой фазы машину останавливают на чистку. Поэтому чем меньше доля твёрдого, тем дольше цикл непрерывной работы и тем экономически оправданнее процесс. Типичный представитель этой линейки – GQ150.

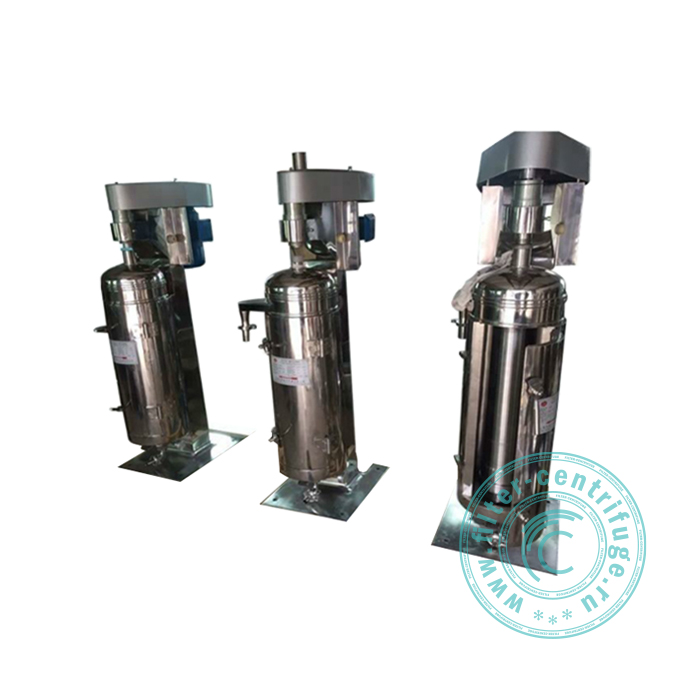

Центрифуга трубчатая GQ150

Модель предназначена для осветления жидкостей и извлечения мелкодисперсных твёрдых примесей. Доказала эффективность при разделении суспензий с низким содержанием твёрдой фазы. Снискала популярность в фармацевтике, пищевом и химическом производстве, биотехнологиях и лабораторных исследованиях.

Диаметр барабана, мм	150
Объем барабана, л	10
Мощность двигателя, кВт	3
Высота барабана, мм	730
Скорость вращения барабана, об/мин	1–14 000
Рабочее давление, МПа	> 0,05
Частота двигателя, Гц	50
Максимальный коэффициент разделения, g	14300
Материал	Нержавеющая сталь 304
Пропускная способность воды, л/ч	~ 3000
Напряжение, В	380
Габаритные размеры, мм	760х960х1700
Вес, кг	450

Разрушаем иллюзию «большой производительности»

Трубчатые центрифуги – это оборудование финишной, а не первичной очистки. Ошибочно ожидать, что машина заменит отстойник, флотатор и ленточный фильтр вместе взятые. Её задача – удалить тонкую муть, невидимую глазу, или добиться разделения фаз там, где разница плотностей почти отсутствует. Если в сырье присутствует более нескольких процентов механических примесей, перед трубчатой центрифугой обычно предусматривают предварительную подготовку:

• грубое отделение крупных частиц;
• фильтрацию и отстаивание;
• декантацию или другую стадию снижения нагрузки по твёрдой фазе.

Иначе частые остановки на чистку сведут на нет всю привлекательность метода.

Ещё один миф касается лёгкости масштабирования. Успех, достигнутый на GF75 с потоком 500 литров в час, нельзя просто умножить, не меняя тип оборудования. Для потоков, измеряемых кубометрами в час, и при заметном содержании твёрдой фазы, промышленность предлагает тарельчатые сепараторы или горизонтальные осадительные центрифуги. Трубчатая же конструкция остаётся королём малотоннажных, зато исключительно трудных задач разделения.

Критерии выбора

При подборе центрифуги важно честно ответить на три вопроса. Первый – какова природа разделяемой системы: суспензия твёрдых частиц в жидкости или эмульсия двух жидкостей с возможным микроколичеством твёрдого? Второй – какой фактор разделения реально необходим, исходя из размера и плотности отделяемых компонентов? И третий – насколько критичны ручная выгрузка осадка и периодический режим работы для вашего технологического цикла?

Если задача связана с разделением двух жидких фаз – например масла и воды, жировой и водной фазы, органической и водной фаз, то рассматривают GF. Если же требуется удалить тонкую твёрдую взвесь из раствора красителя или другого жидкого продукта, чаще выбирают GQ.

Китайское качество с понятной логистикой

Как компания, специализирующаяся на прямых поставках центрифуг из Китая, мы видим свою миссию не только в своевременной доставке оборудования, но и в разрушении иллюзий на этапе выбора. Привезти можно любую модель, но наша экспертиза подсказывает: правильнее всего потратить время на предварительную проработку технологии и только потом выбирать модификацию. Трубчатые центрифуги, произведённые под нашим контролем на профильных китайских заводах, отвечают международным стандартам балансировки, комплектуются электродвигателями под российские сети 380В/50Гц и сопровождаются полным пакетом документации.

Заключение

Если перед вами стоит задача тонкой очистки или разделения стойких эмульсий, и вы хотите получить технологически обоснованное решение, мы готовы предложить модели серий GQ и GF с техническим сопровождением от расчёта до запуска. Правильно подобранная трубчатая центрифуга – это тот случай, когда компактный аппарат весом в несколько сотен килограммов выполняет работу, непосильную для громоздких осветлительных станций, и работает годами, не разочаровывая тех, кто понимает её физику.
