Вертикальные фильтрующие центрифуги циклического действия применяют там, где требуется отделить твёрдую фазу от жидкости, промыть осадок и получить кек с заданной остаточной влажностью. Внешне серии PSB, PD и PGZ похожи: вертикальный барабан, закрытый корпус, плоское основание и фильтровальная оснастка. Но по способу выгрузки осадка и уровню механизации это разные машины.

Главная ошибка при выборе - смотреть только на диаметр барабана, объём загрузки или мощность двигателя. Для технолога важнее другое: как будет извлекаться кек, насколько часто меняется продукт, допустим ли ручной труд, требуется ли закрытый процесс и можно ли механически воздействовать на осадок без разрушения товарной фракции.

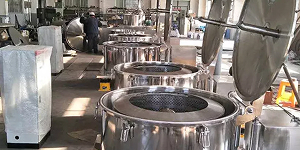

Вертикальные фильтрующие центрифуги с верхней крышкой и плоским основанием

Как понимать обозначения PSB, PD и PGZ

В коммерческих описаниях эти серии часто пытаются расшифровать по буквам, но безопаснее рассматривать их как обозначения конструктивного исполнения. Для покупателя важна не буквальная этимология, а то, как машина работает в производственном цикле.

Серия PSB - простая верхняя ручная выгрузка

PSB - наиболее простое исполнение вертикальной фильтрующей центрифуги. После подачи суспензии, фильтрации, возможной промывки и центробежной осушки барабан полностью останавливается. Оператор открывает верхнюю крышку и вручную выгружает кек через верх: скребком, совком или другим ручным инструментом.

В PSB используется съёмный фильтровальный мешок. После завершения цикла его вынимают из барабана, выгружают осадок и очищают фильтрующую поверхность. Это важная часть обслуживания: во время работы поры ткани забиваются частицами продукта, поэтому мешок нужно промыть или очистить перед следующим использованием.

PSB: вертикальная центрифуга с верхней ручной выгрузкой

Сильная сторона PSB - простота. В машине меньше механизированных узлов выгрузки, оператор видит состояние кека и может аккуратно работать с ценным или нестандартным продуктом. Такое исполнение часто рассматривают для малотоннажных производств, опытных участков, многономенклатурных процессов и партий, где скорость цикла уступает по важности контролю качества.

При этом PSB не отменяет требований к фильтруемости продукта. Волокнистые, пастообразные или липкие осадки могут забивать ткань, плохо отдавать влагу и усложнять промывку. Ручная выгрузка даёт больше гибкости, но подбор ткани, режима подачи и времени осушки всё равно требуется выполнять под конкретную суспензию.

Серия PD - подвесной мешок и меньше ручной нагрузки

PD близка к PSB по общей компоновке: вертикальный барабан, плоское основание, фильтровальный мешок и циклическая работа. Главное отличие - способ обращения с мешком после завершения цикла. В PD мешок фиксируется в барабане через зажимное кольцо с проушинами. После остановки его можно поднять тельфером или другим грузоподъёмным устройством вместе с отжатым осадком.

Это особенно полезно, когда кек тяжёлый, партии меняются часто, а ручное извлечение осадка занимает слишком много времени. Мешок вынимают из центрифуги, переносят в зону выгрузки, опорожняют и очищают отдельно. Параллельно можно подготовить другой мешок, что сокращает простой между циклами.

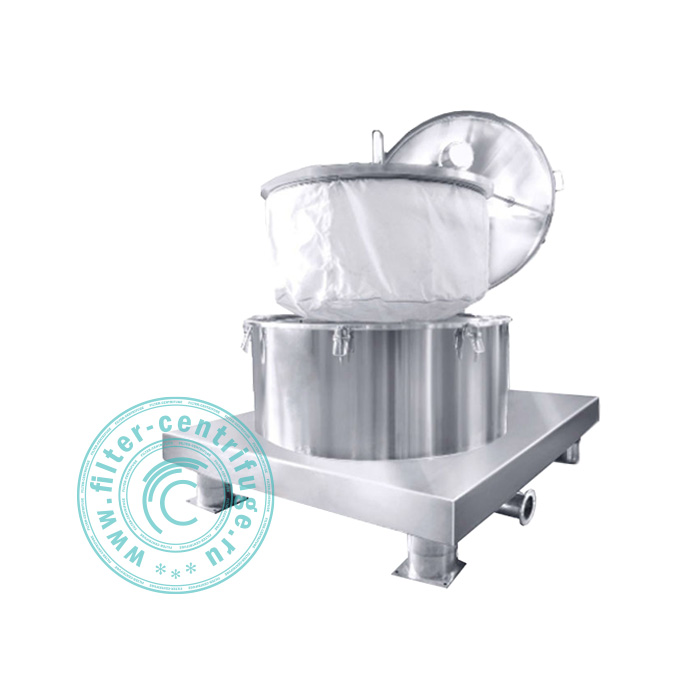

PD: исполнение со съёмным подвесным мешком

PD не делает процесс стерильным автоматически и не исключает межпартийное загрязнение сама по себе. Но съёмный мешок упрощает очистку и снижает риск переноса остатков продукта между партиями. Корпус, крышка, зона подачи, патрубки и другие контактирующие поверхности всё равно должны обслуживаться по регламенту.

Серия PD удобна там, где важны быстрая смена партии, аккуратное извлечение осадка и снижение физической нагрузки на персонал. При работе с тонкодисперсными, липкими или труднофильтруемыми осадками требуется отдельно подбирать фильтровальную ткань и режим работы: такие продукты могут снижать скорость фильтрации и быстрее забивать поры мешка.

Серия PGZ - скребковая выгрузка и закрытый цикл

PGZ - вертикальная фильтрующая центрифуга с автоматизированной скребковой выгрузкой через нижний разгрузочный узел. После фильтрации, промывки и осушки барабан снижает обороты до режима выгрузки. Затем скребковый механизм послойно снимает кек с фильтровальной поверхности, а продукт удаляется через нижний канал при закрытом корпусе.

Такое исполнение выбирают, когда ручная выгрузка нежелательна: из-за высокой тактовой нагрузки, требований к безопасности, токсичности продукта, пыления, запаха или необходимости держать процесс закрытым. PGZ хорошо вписывается в производства с повторяющимся автоматизированным циклом, где важны стабильность операции и снижение участия оператора в зоне контакта с продуктом.

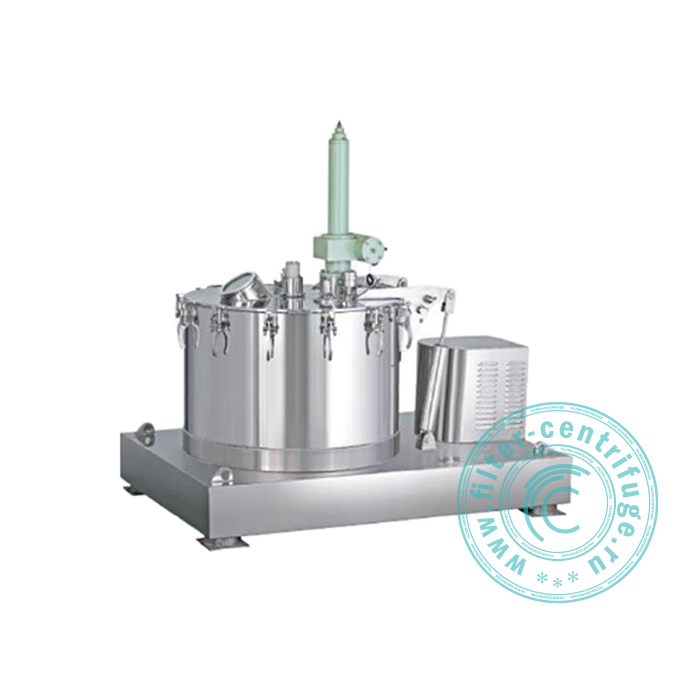

PGZ: вертикальная центрифуга со скребковой нижней выгрузкой

Типовая последовательность операций PGZ: загрузка, промывка, скребковый съём кека и восстановление фильтрующей поверхности

Закрытый корпус сам по себе не разрешает работу с легковоспламеняющимися растворителями или токсичными веществами. Для таких задач центрифуга должна подбираться в соответствующем исполнении: с взрывозащитой, инертированием, подходящими уплотнениями, заземлением, электрикой Ex и системой контроля безопасности.

Главное ограничение PGZ - механическое воздействие скребка на кек. Для прочных кристаллов или пластичных осадков это может быть допустимо. Но если продукт хрупкий, игольчатый или жёстко нормируется по гранулометрии, скребковая выгрузка способна увеличить долю мелкой фракции. В таких случаях нужно заранее проверять, допустим ли такой принцип выгрузки.

Схема центрифуги PGZ с нижней скребковой выгрузкой

Как выбрать между PSB, PD и PGZ

Выбор редко определяется одним параметром. Нельзя сказать, что одна серия универсально лучше другой: каждая конструкция закрывает свой набор требований. Отправная точка - свойства твёрдой фазы, частота смены продукта, масса кека, требования к безопасности и допустимое механическое воздействие на осадок.

• Если партия небольшая, продукт ценный, а ручной контроль кека важнее скорости, обычно рассматривают PSB.
• Если кек тяжёлый, мешок нужно часто извлекать, а ручной труд желательно сократить, удобнее PD.
• Если требуется закрытый процесс, автоматизированная выгрузка и повторяемый цикл без ручного выскребания кека, рассматривают PGZ.
• Если продукт хрупкий и нельзя увеличивать долю мелкой фракции, скребковую выгрузку PGZ нужно проверять особенно внимательно.
• Если основная проблема - межпартийная мойка и частая смена продукта, нужно сравнивать не только PSB и PD, но и весь регламент очистки: мешок, корпус, крышку, патрубки и зону подачи.

Практические ориентиры для технолога

Для крупных прочных кристаллов, которые хорошо отдают маточный раствор и не требуют автоматической выгрузки, PSB остаётся рациональным и понятным решением. Простота конструкции снижает требования к обслуживанию, а оператор может контролировать состояние осадка после каждого цикла.

Для многономенклатурных производств с частой сменой партии PD часто оказывается удобнее: съёмный мешок позволяет быстрее освободить барабан, отдельно обработать кек и быстрее подготовить машину к следующему циклу. Но при этом PD не является «чистой версией PSB» автоматически - санитарный результат определяет весь регламент мойки, а не только мешок.

Для крупносерийных и более опасных процессов PGZ даёт другое преимущество: закрытую выгрузку и меньшую зависимость от ручного труда. Но автоматизация не должна идти в ущерб продукту. Если скребок повреждает кристаллы или ухудшает товарную фракцию, более простая PSB или PD может оказаться технологически правильнее.

Заключение

PSB, PD и PGZ - это три варианта вертикальной фильтрующей центрифуги под разные производственные сценарии. PSB выбирают за простоту и ручной контроль выгрузки. PD - за возможность извлекать мешок с осадком подъёмным механизмом и быстрее обслуживать тяжёлые партии. PGZ - за автоматизированную скребковую выгрузку, закрытый корпус и снижение участия оператора.

Правильный выбор начинается не с названия серии, а с продукта: как он фильтруется, насколько хрупкий осадок, сколько весит кек, как часто меняется партия, нужно ли работать в закрытом исполнении и допустимо ли воздействие скребка. Только после этого можно корректно выбрать между ручной верхней выгрузкой, съёмным подвесным мешком и автоматизированной нижней выгрузкой.
