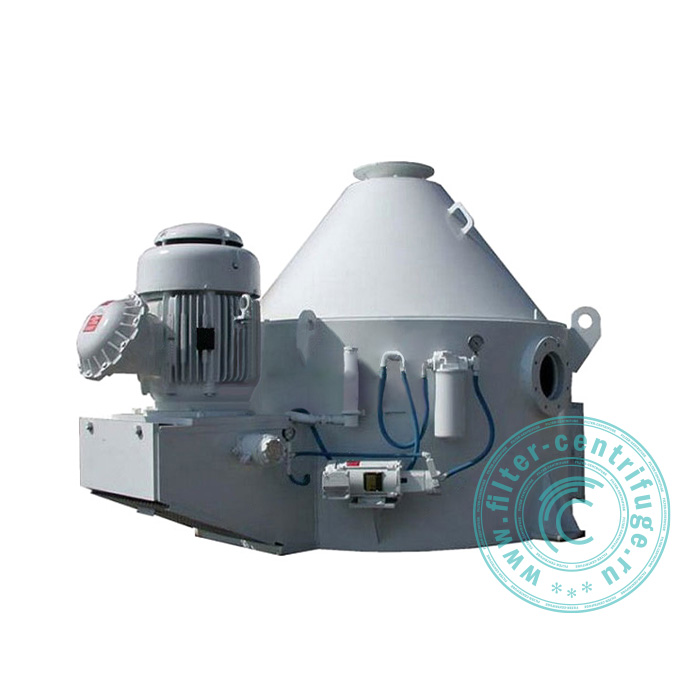

Фильтрующая вертикальная центрифуга со шнековой выгрузкой осадка LLL500

Промышленный шнековый сепаратор серии LLL500 – это полностью автоматическая фильтрующая вертикальная центрифуга со шнековой выгрузкой осадка. Машина соответствуют самым строгим критериям сборки и качества, и может быть использована практически в любой отрасли промышленности, но главным образом в химической, фармацевтической и пищевой промышленности. Непосредственная задача заключается в непрерывном выделении из суспензий любых твердых кристаллических, гранулированных или волокнистых продуктов.

Характеризующими свойствами серии являются, помимо прочего, высокая производительность с непрерывной пропускной способностью, относительно компактные размеры и небольшая масса, а также простота в эксплуатации. Центрифуги могут работать в потенциально взрывоопасной среде, в этом случае они поставляются с дополнительной сертификацией.

Фильтрующая вертикальная центрифуга со шнековой выгрузкой осадка серии LLL500 изготавливается в трех вариантах с различным объемом корзины и мощностью привода, что позволяет выбрать промышленникам наилучшую модель. Типовой проект, оснащенный роторным блоком, состоит из чаши с канавкой, фильтрующего экрана с микрометрически просверленным отверстием и винта для удаления твердых частиц. Особенности конструкции каждой установки оговариваются при заключении сделки, они будут точно соответствовать конкретному применению. Дополнительные датчики, система охлаждения или CIP поставляются, как опции.

Суспензия или смесь подается с постоянной скоростью в верхнюю часть машины, входя в полость в пространстве между шнеком и экраном. Благодаря действию центробежной силы твердые частицы быстро перемещаются к внутренней стенке, а затем выталкиваются на конический конвейер (шнек) к нижнему выпускному отверстию для твердых частиц машины. Кинематическое устройство с редуктором передает дифференциальную скорость на более быстрый поворотный червячный винт и немного более медленный поворотный экран. Однородный и тонкий (несколько миллиметров) твердый слой, непрерывно перемещаемый на коническом винте в направлении выхода на дне, обеспечивает идеальную балансировку. Во многом, именно поэтому модель показывает работу с высокой центробежной силой, обеспечивающую эффективное обезвоживание твердых веществ и мытье кека.

Вертикальная шнековая центрифуга серии LLL500 изготовлены из материалов, совместимых с обрабатываемым продуктом. Марка стали оговаривается, и материал будет варьироваться в зависимости от требований, касающихся температуры, износа, химической стойкости и иных конкретных характеристик.

Чертёж вертикальной центрифуги со шнековой выгрузкой LLL500

1. Станина
2. Трансмиссия
3. Коробка передач
4. Скребок
5. Экран фильтра
6. Корпус
7. Загрузочное отверстие
8. Главный двигатель
9. Слив жидкости
10. Выброс твёрдого осадка
